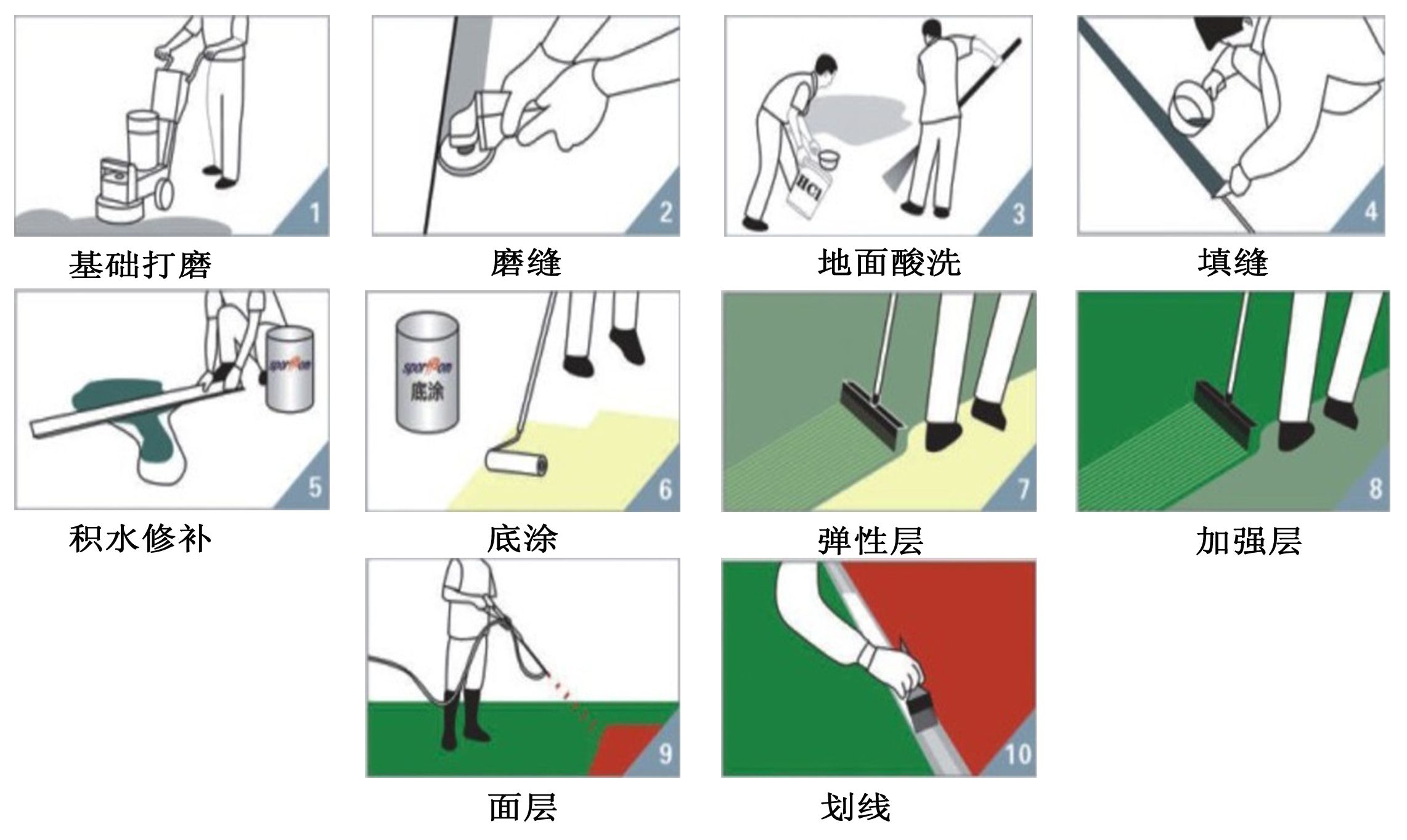

2、硅PU詳細施工工藝

（1）硅PU鋪設前的基礎處理

①　初檢：全面驗收施工面是否滿足施工要求

②　打磨：對不符合施工要求的基面用大功率金剛石磨頭打磨機全場打磨，以徹底清潔球場表面，去除污漬。

③　溫度縫切割： 初步劃出球場溫度縫的標線位置，用切割機沿標線位置將溫度縫切好，做到橫平豎直，以不大于6×10m為一方塊切割，以保證基礎熱脹冷縮能集中在溫度縫中變化，不導致基礎其它地方開裂。

④　酸洗

以清水潤濕基面，用8%左右的稀鹽酸潑灑并洗刷基面，再用清水沖洗干凈，并圈劃出積水處，清洗干燥后基面應無白色粉化物及浮松物。

⑤　溫度縫處理

待基礎干燥后，用專用填縫膠涂刷于溫度縫兩側(cè)，再把可壓縮泡棉輕擠滿溫度縫，露出基面部分用手提磨機打磨至與基面平整，再用填縫膠涂刷于溫度縫表面，寬為80～100 mm，厚度為1.5 mm，需分二道涂刷，鋪設較薄場地（<3 mm厚），須把溫度縫兩邊基面（各40~50 mm）磨低1.5～2.0 mm后進行填縫處理。

（2）硅PU材料的鋪設

①　底涂

基礎干燥后用專用底漆（TB-201）滾涂于基面，一般分兩道滾涂，基礎密實度低的需多道滾涂，原則為涂刷后基面形成光亮連續(xù)膜為止。底漆作用為滲透于基面的微細孔內(nèi)，起堵塞地下水氣及加固基面作用，形成光亮膜是保證基面的微細孔完全堵塞，應避免烈日下或基面溫度過高（>50℃）情況下施工，以保證底漆的滲透性。

②　積水處修補

積水處積水深度不超過5 mm的地方用彈性層（TB-002）加石英粉（或滑石粉）按1：1（重量比），加稀釋劑（二甲苯）攪拌均勻，并調(diào)節(jié)至合適施工稠度，用直尺或刮板涂刮于積水處；若積水深度超過5 mm的地方，應用專用底漆（TB-201）加40～80目砂，按1：6～8（重量比）拌和均勻，平整攤鋪于積水處并壓實。修補時注意修邊，不要讓修補后的邊高出，若有高出需打磨平整后方能進行彈性層施工。

③　彈性層

彈性層施工前應仔細檢查確認基礎處理完妥才能進行彈性層施工。彈性層（TB—002）為單組份材料，只需用稀釋劑調(diào)節(jié)合適施工稠度，用齒刮板涂刮于基面，每道涂刮厚度不能超過2mm，每道涂刮時間間隔為前一道干固為準（一般約10小時，具體視現(xiàn)場天氣情況而定）直至涂刮到新要求厚度。涂刮時注意流平效果，若不能流平刮齒痕跡，需多加稀釋劑調(diào)節(jié)稠度，以保證表面流平。若氣溫較低（<10℃）及濕度較低（<50%），需加入3～8%水攪拌均勻后涂刮，以使干固時間縮短，具體加水量需視現(xiàn)場天氣而定。應避免在烈日下施工。彈性層干固后，用積水法測試表面平整度，積水處用TB—002修補平整。表面有粒狀雜物混入或堆積處需用磨機修整平才能進行加強層施工。

④　加強層

 加強層（TB—003）為單組份材料，施工使用方法與彈性層一致。干固后表面要求平整光滑，若在施工過程中混入雜物或不平處需修整平滑后才能進行面層施工。

⑤　面層

面層（TB—205）為雙組份材料，必須按規(guī)定比例把A、B兩組份充分攪拌均勻，可加入少量水調(diào)節(jié)合適施工稠度，用膠刮板分2～3道刮涂于加強層表面。表面需粗糙的可以加入≤30%面層專用砂，應先將A組份與專用砂攪拌均勻再加入B組充分混合均勻后刮涂。（各類球場面層參考做法：網(wǎng)球場：第一道加入30%專用砂，第二道加入15%專用砂，第三道不加專用砂；羽毛球場：不加專用砂分2～3道刮涂。）面層施工用料必須足量，否則會直接影響使用效果及使用期限。應避免烈日及表面溫度過高情況下施工，保證表面效果。

⑥　劃線

按標準尺寸量度定位，標出界線位置，用美紋紙沿界線兩邊貼在球場上，用專用劃線漆（TB—207）涂刷于美紋紙間，待表面干后撕掉美紋紙。TB—207為雙組份材料，必須按規(guī)定比例把A、B兩組份充分混合均勻，分兩道涂刷。若球場表面為粗糙面，第一道可加20%面層專用砂涂刷，以防滲邊。
