施工工藝

一、基面前處理

1、新地面：新澆筑混凝土原漿或耐磨地面必須過養(yǎng)護(hù)期，方可施工該產(chǎn)品；地面必須機(jī)械作業(yè)，保證地面平整無孔洞等；

2、舊地面：

  1）需根據(jù)地面實(shí)際情況進(jìn)行分析處理。

  2）基面必須結(jié)構(gòu)堅實(shí)并且無松散材料。如有裂縫或孔洞，建議用修 補(bǔ)材料進(jìn)行修補(bǔ)，修補(bǔ)材料固化后才能進(jìn)行下一步的施工。

  3）基面如果有油脂，應(yīng)使用合適的化學(xué)除油劑進(jìn)行處理，然后用清水沖洗并讓其變干。

  4）因?yàn)楦{會阻止密封固化劑SPR568/SPR568A/滲入表面，所以在施工前必須清除所有浮漿或舊涂層。

  5）新的混凝土地面必須養(yǎng)護(hù)14天后才能進(jìn)行密封固化劑SPR568/SPR568A/施工。

  6）彩色地面應(yīng)養(yǎng)護(hù)28天后才能進(jìn)行密封固化劑SPR568/SPR568A/的施工，并且要進(jìn)行小面積的測試以評定密封固化劑SPR568/SPR568A/對顏色的影響。

  7）密封固化劑SPR568/SPR568A/必須涂在干燥的表面，使?jié)B透增加到******限度。

3、用專業(yè)地面洗地機(jī)加清水清洗地面贓物（第一天）；

4、晾干后再用專業(yè)地面翻新機(jī)對地面進(jìn)行打磨處理，根據(jù)地面實(shí)際情況選用磨片（打開被灰塵或贓物堵塞的毛孔）；

5、清潔地面，待干；

6、密封固化劑SPR568/在現(xiàn)場直接使用，任何稀釋都會對產(chǎn)品性能產(chǎn)生負(fù)面影響。SPR568A在現(xiàn)場需1:1加水使用。

7、所有施工區(qū)域我們都會對裂縫進(jìn)行處理，處理過的裂縫在使用過程中可能會再次裂開，裂開的原因是因?yàn)榈鼗某两?、地殼的運(yùn)動而引起來的，與我們的施工質(zhì)量無關(guān)。

二、施工方法

1、標(biāo)準(zhǔn)施工（只需加硬、無需亮度）

 1）(第二天)確保要處理的基面干燥，使用軟掃帚或刷子按要求的涂覆率涂覆密封固化劑SPR568A(1:1加水使用），讓地面充分吸收。

    2） 約0.5-2小時后，噴灑清水并用洗地機(jī)清洗表面，并用吸塵器將坑洞、毛細(xì)孔之多余材料清潔干凈，否則表面干燥后可能會因材料過剩而產(chǎn)生多余結(jié)晶。

    3） 通常情況下，根據(jù)地面的具體情況建議至少施工２-３道涂層，如有必要可視實(shí)際情況增加涂層數(shù)。但是對于很致密或用鏝刀抹光的表面如人造石面層，電動抹光或真空脫水的混凝土面層等，如若吸收量很少，通常只需１-2道涂層。

    4） 第一道涂層以后的每一道涂層施工時，都需待上一道涂層施工清洗完成4-24小時后并確保地面干燥時（具體時間視基面吸收狀況及天氣而定）再涂密封固化劑材料，用專業(yè)地面清洗機(jī)清洗地面

    5）涂敷第二、第三道涂層時，應(yīng)視具體情況調(diào)整涂布率。

    6）施工完成后晾干清洗干凈即可。

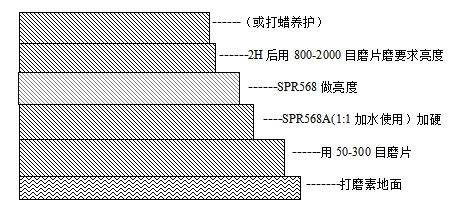

2、精細(xì)施工（亮度和硬度要求較高時選用）

    1）先用50~300目的磨片徹底打磨地面，并用吸塵器或其他工具徹底清掃地面灰塵，使地面毛細(xì)孔能夠充分吸收材料；一直磨到手感平滑再上SPR568A(1:1加水）

    2）待地面干燥后，涂刷1～3道SPR568A(1:1加水)直至基面不再吸收即可。（待0.5-1小時內(nèi)，噴灑清水并用洗地機(jī)清洗表面，并用吸塵器將坑洞、毛細(xì)孔之多余材料清潔干凈。）否則表面干燥后可能會因材料過剩而產(chǎn)生多余結(jié)晶，讓其自然養(yǎng)護(hù)4～12h，具體視基面情況及天氣而定。

    3）經(jīng)過養(yǎng)護(hù)待地面干透后，用500-800目磨片打磨處理1-2遍，并用吸塵器將表面清潔干凈。

    4）待地面干燥后，用噴霧器將SPR568均勻涂布于地面之上（約20-30分鐘內(nèi)噴灑清水并用洗地機(jī)清洗表面，并用吸塵器將坑洞、毛細(xì)孔之多余材料清潔干凈），再讓其反應(yīng)約20～40分鐘后，用1000-3000目磨片進(jìn)行細(xì)磨處理，直至達(dá)到客戶要求。

    5）晾干地面。

    6）如需打蠟則將選定的地板蠟涂抹于地板表面，勿過度涂抹。晾干后約1～3h后用拋光墊拋光，達(dá)到需求的亮度即可，避免過度拋光。

 7）若亮度要求極高的場所可用噴霧器噴灑,讓其與地面反應(yīng) 10～30分 鐘后用樹脂磨片拋光即可，避免過度拋光。

三、涂覆率：

1、通常在抹光的新地面上, 密封固化劑SPR568/SPR568A/的涂覆率是：

    5㎡/L（3道涂層）

    7.5㎡/L（2道涂層）

    10 ㎡/L（1道涂層）

2、通常在舊地面上，密封固化劑SPR568/SPR568A/的涂覆率是：2-5㎡/L（根據(jù)基面吸收情況而定）

注：以上的涂覆率數(shù)值是理論值，但是，如果考慮損耗量和不同的基面，覆蓋率可能降低。通常至少需要考慮10% 的余量

四、健康和安全

    1、密封固化劑SPR568/SPR568A/是酸堿性物質(zhì)，不得沾及皮膚或眼睛，不得吞食。

    2、穿戴合適的防護(hù)服、手套、靴子和護(hù)眼/護(hù)面罩。

    3、如果沾及皮膚， 即用大量的肥皂和水清洗。如果沾及眼睛，立即用大量的水沖洗并求醫(yī)救治。

    4、如果吞食，不得催吐，應(yīng)立即就醫(yī)。
